【油封規格尺寸】什么是J型無骨架橡膠油封？
來源：廣東東晟密封科技有限公司 - www.pwsafety.com更新時間：2018-07-03
油封又稱骨架油封，有內包、外露、裝配、旋轉、返往式、單雙型骨架橡膠油封，其次就是截面形狀不同有J、Y、O、異型等骨架橡膠油封，東晟密封件告訴您其作用就是為了防止漏油的情況。那么，J型無骨架橡膠油封是什么呢？J型橡膠油封體和截面形狀自緊彈簧所構成的J型無骨橡膠油封，其作用跟有骨架油封相同都是防止軸承及其它機械設備漏油，業內人稱他是的封油的油封密封件。

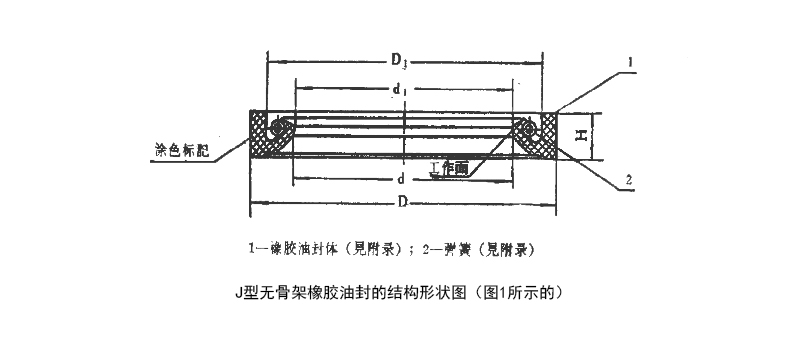

一、J型無骨架橡膠油封的結構形狀圖（圖1所示的）
二、J型無骨架橡膠油封規格尺寸及公差表（表1所示的）單位mm
|
油封軸徑 d |
D |
H |
油封無彈簧時直徑d1 |
D1 |
|||
|
公稱尺寸 |
允許公差 |
公稱尺寸 |
允許公差 |
公稱尺寸 |
允許公差 |
||
|
30 |
55 |
+0.5 -0.3 |
12 |
+0.5 -0.3 |
29 |
±0.5 |
46 |
|
35 |
60 |
34 |
51 |
||||
|
40 |
65 |
39 |
56 |
||||
|
45 |
70 |
44 |
61 |
||||
|
50 |
75 |
49 |
66 |
||||
|
55 |
80 |
54 |
71 |
||||
|
60 |
85 |
59 |
76 |
||||
|
65 |
90 |
64 |
81 |
||||
|
70 |
95 |
69 |
86 |
||||
|
75 |
100 |
74 |
91 |
||||
|
80 |
105 |
79 |
96 |
||||
|
85 |
110 |
84 |
-1.0 |
101 |
|||
|
90 |
115 |
89 |
160 |
||||
|
95 |
120 |
94 |
111 |
||||
|
100 |
130 |
+1.0 -0.5 |
16 |
99 |
120 |
||
|
110 |
140 |
109 |
130 |
||||
|
120 |
150 |
119 |
140 |
||||
|
130 |
160 |
129 |
150 |
||||
|
140 |
170 |
139 |
160 |
||||
|
150 |
180 |
149 |
170 |
||||
|
160 |
190 |
159 |
180 |
||||
|
170 |
200 |
169 |
190 |
||||
|
180 |
215 |
+1.0 -0.5 |
|
179 |
200 |
||
了解更多密封圈的問題，就在東晟密封件廠家哦！
