幾種耐磨蝕性能的釜用機械密封圈的結構特點及應用，如帶有外殼的外裝式單端面的機械密封圈、徑向雙端面機械密封圈結構、軸向小尺寸的雙端面機械密封圈、帶有軸承和冷腔的流體動壓式釜用雙端面機械密封圈、帶有軸承流體動壓式釜用雙端面機械密封圈結構、高壓流體動壓式釜用雙端面機械密封圈、底伸式釜用流體動壓式雙端面機械密封圈結構、自動壓力平衡系統的機械密封圈、氮?dú)馄考訅好芊馊ο到y(tǒng)、油泵加壓封液循環密封系統、自身壓力增壓密封系統、多釜合用封液密封系統等結構特點及應用。

那么，耐磨蝕機械密封圈徑向雙端面都有什么結構特點及應用？

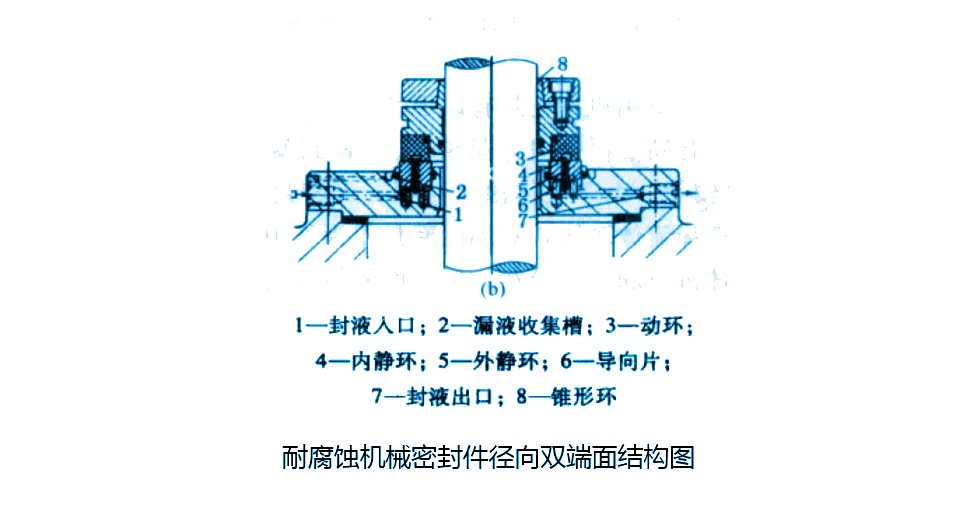

我們先來看一下，軸向尺寸很小的徑向雙端面耐腐蝕性能機械密封圈整體密封結構圖。此機械密封圈不設密封腔外殼。封液由封液入口進入，在導向片（導向密封環）6、外鍘，潤滑內、外二個端面后再沿導向片（導向密封環）6內側，并從封液出口7排出。內外的靜密封環4、5是補償密封環，由硬質密封圈材料造成的，分別是由二組合規格相同的大小的彈簧壓向由石墨制成的非補償密封環（動密封環3）。而內外端面上的比壓可以通過調整各自端面寬度來達到密封效果。再動密封環的旋轉通過錐形密封環8來實現。而這種機械密封圈更加適用于壓力場合（工作環境）為1.0MPa。以上就是耐磨蝕機械密封圈徑向雙端面密封圈基本密封原理。

了解更多密封圈的問題，就在東晟密封件廠家哦！
