在整個軸承密封件的變形中，過盈量的大小也使密封件形狀變形。東晟密封件告訴您其實密封件的變形是多方面的。與減壓槽也是有著密切的關系的哦！常常都有業內說“變形的部分就是密封件的減壓槽造成的”，下面從減壓槽的幾何尺寸變化分析密封件的變形情況。

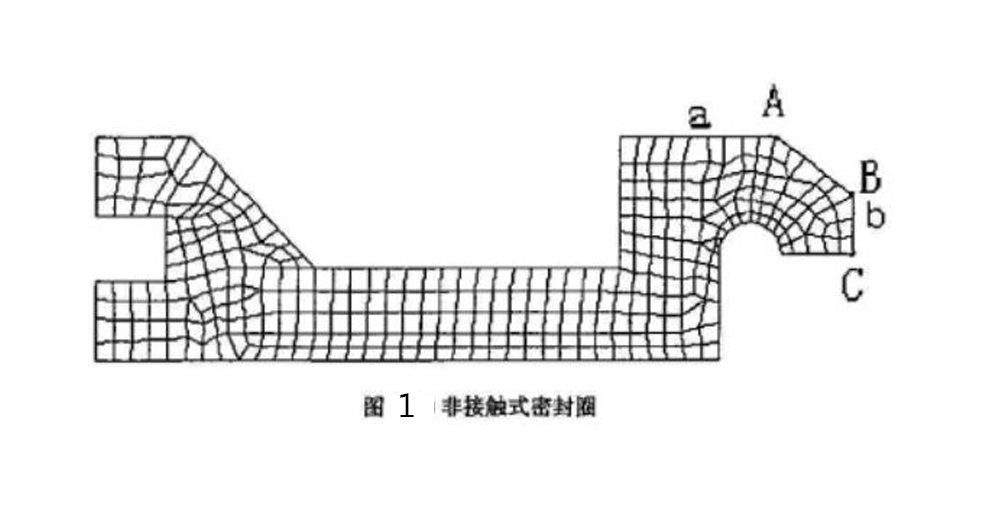

軸承密封圈壓應力圖

我們以安裝的過盈量0.06mm為例，分別取不同的尺寸的羞減壓槽，即減壓槽半徑分別為0.15mm、0.20mm、0.25mm、0.30mm的尺寸進行分析，對密封件上的A/B/C三點的壓應力進行比較（圖1-軸承密封圈壓應力圖），所得的接觸壓應力的變化規律，可以參考圖2-1所示的軸承密封件接觸壓力與減壓槽半徑的關系圖。

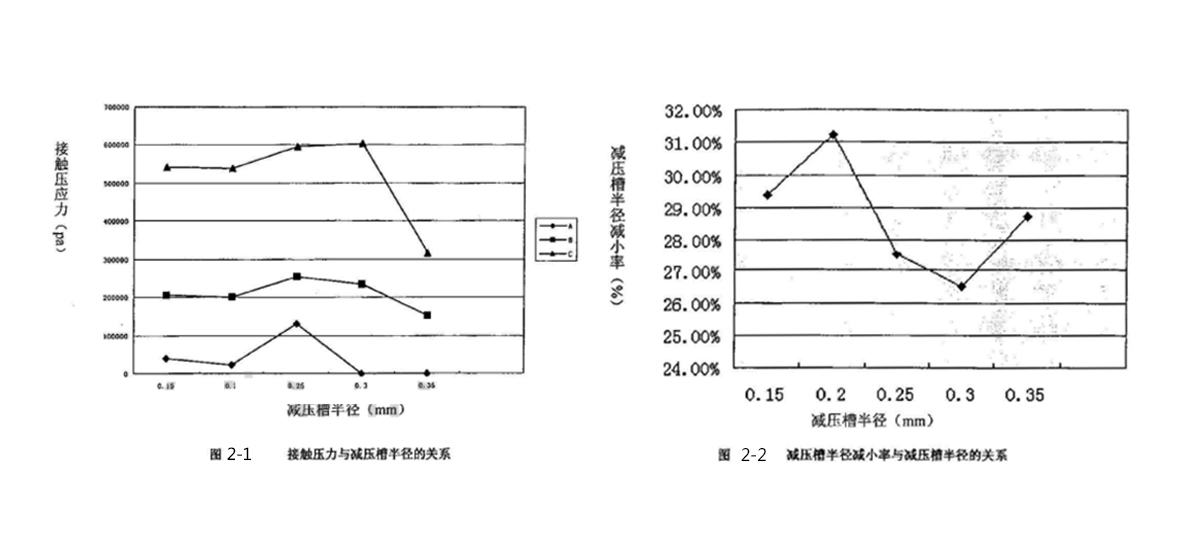

軸承密封件接觸壓力與減壓槽半徑、減壓槽半徑減小率與減壓槽半徑關系圖

當軸承密封件的減壓槽半徑為0.2~0.3mm之間的時候，引起的A/B/C三點的接觸壓應力出現峰值，但是不同點出現峰值的尺寸不完全相同。當減壓槽半徑大于0.3的時候，很大面積的接觸壓應力開始有明顯的減小。只所以出現這種壓應力明顯減小的現象是因?yàn)闇p壓槽半徑的很大使得密封件的剛度減小，而剛度減小必然導致變形明顯的，從而在接觸點面上的力會減?。▓D2-2的所示的減壓槽半徑減小率與減壓槽半徑的關系）。
