液壓泵用的橡膠氣膜密封最常見的2種結構形式，東晟密封件告訴您有雙端面橡膠氣膜密封跟串聯式橡膠氣膜密封2種結構最普及的。如果有特殊工況（苛刻工作環境或介質的不同）下，橡膠氣膜密封可以結合其接觸式機械密封又或者是橡膠迷宮密封的組合下使用的。

今天小編主要跟大家一起分享一下，關于液壓泵專用的橡膠氣膜密封都有哪種結構及特點，我們常見的幾種結構有外壓式雙端面橡膠氣膜密封、內壓式雙端面橡膠氣膜密封、串聯式備用橡膠氣膜密封。我先看一下液壓泵橡膠外壓式雙端面氣膜密封的結構有什么特點吧！

橡膠內壓式雙端面氣膜密封的結構及特點：

橡膠內壓式雙端面氣膜密封(圖1所示就是結構圖)。此類類型的結構是由二套氣膜密封按順序布置設計出來的，中間內樣充入潔凈的隔離氣體，隔離氣一般采用工業氮?dú)猓鋲毫Ω哂诿芊馇唤橘|(zhì)壓力0.3MPa左右，過濾精度為1μm。由于內側密封承受內壓作用，能有效地防止液體介質中固體顆粒進入密封面。內側密封動環（或靜環）密封面上的液體動壓槽刻在密封面的內徑處，而外側密封靜環（動環）密封面上的液體動壓槽刻在密封面的外徑處。這種橡膠氣膜密封主要適用于各類的因體顆粒的液體的介質工作環境（機械設備）。

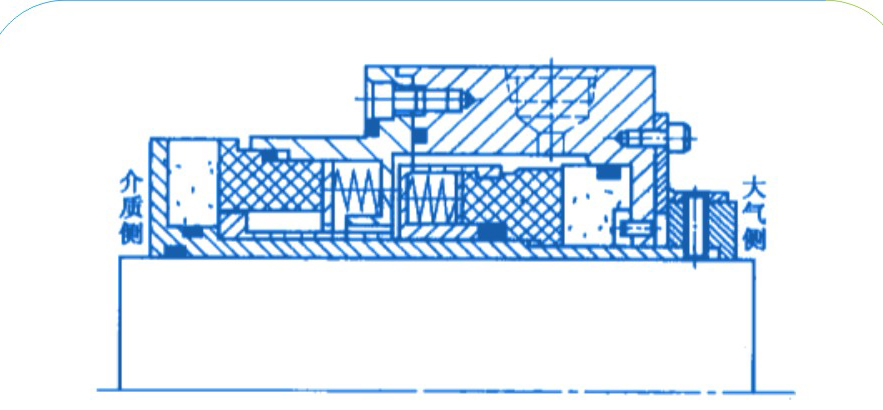

橡膠內壓式雙端面氣膜密封的結構圖

在往后的幾期中小編也會跟大家分享更多關于液壓泵橡膠氣膜密封的結構及特點還有哪些的。
