我們可以根據機械設備的工作介質特點及工藝結構來分，風機用橡膠氣膜密封的結構形式類型都有哪幾種，東晟密封告訴您風機專用橡膠密封的氣膜密封的結構形式有：橡膠單端面密封、橡膠雙端面密封、橡膠串聯式密封、帶中間迷宮密封的串聯式橡膠氣膜密封。今天由小編為大家分享關于風機專用橡膠密封中單端面氣膜密封的結構都有什么樣的特點呢？

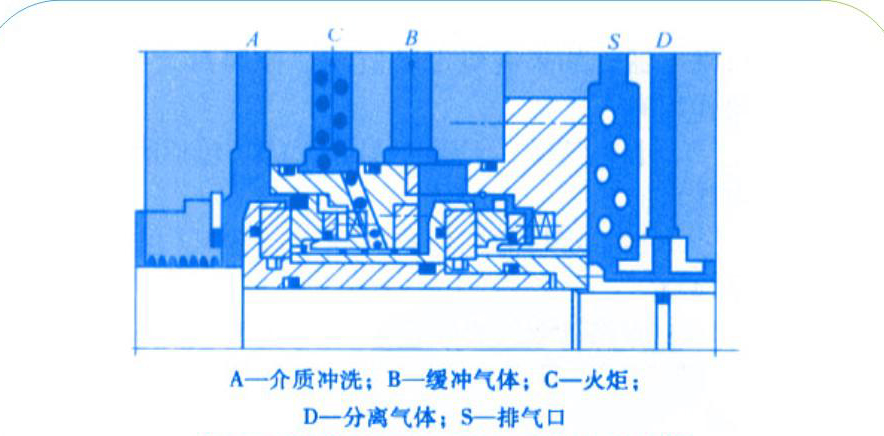

橡膠密封帶中間迷宮的串聯的結構圖

橡膠密封帶中間迷宮的串聯的結構（圖1）最大的特點及缺點，就是如果工藝介質不允許泄漏到大氣中、緩沖氣體不允許泄漏到工藝介質中，所有此時的橡膠密封帶中間迷宮的串聯的結構的二級密封間可加一個像迷宮密封的密封件了，便整體結構就是中間帶迷宮的串聯的橡膠氣膜密封件了（此結構圖可以參考圖1為準）。

當這類型的結構的密封工作的時候，工藝氣體的壓力會通過介質側密封的會被降低的。泄漏的工藝氣體通過接口“C”（接口C可以參考圖1）排到火炬口中。大氣側密封通過接口“B”（接口B可以參考圖１）而被緩沖氣體加壓。緩沖氣體的壓力會保證有連續的氣流通過迷宮密封到火炬口的出口中。這就是橡膠密封帶中間迷宮的串聯的結構的密封工作原理了。

橡膠密封帶中間迷宮的串聯的結構的密封更適合用于，如H₂的壓縮機、H₂S含量較高的天然氣壓壓縮機、丙烯壓縮機及乙烯的壓縮機機械設備的。
