機械密封之密封面間隙h的幾何公式及計算單位表示,您知道多少呢?

來源:廣東東晟密封科技有限公司更新時間:2016-04-17

在進行對機械密封的力學分析之前,我們先來普及一下其相關的各種幾何公式所代表著什么?相關的計算單位代表著什么?東晟密封告訴機械密封的密封面間隙h相關的幾何公式及計算單位都代表什么吧!



密封面間隙h的公式方式及計算單位表面

機械密封端面間隙是一個很重要的宏觀幾何參數,其大小決定了泄漏量的多少。我們先看看密封端面間隙的幾何公式是什么吧?

密封面間隙h的公式方式及計算單位表面

其中hat —— 是表示密封的表面粗糙度形成的密封縫隙的高度,如下幾何公式就是表示密封縫隙高度的公式了。

密封面間隙h的公式方式及計算單位表面

K1K2 —— 表面粗糙度比,邁爾認為K1=K2 =0.67,則hat=0.75(Rmax1 + Rmax2

hdyn —— 由液體動壓效應該產生的密封縫隙高度,與介質的粘度μ、表面形狀和滑動速度u、比壓pb 等有關。

密封面間隙h的公式方式及計算單位表面

以上公式中kd —— 無因次系數,對于機油,kd =0.07~0.15

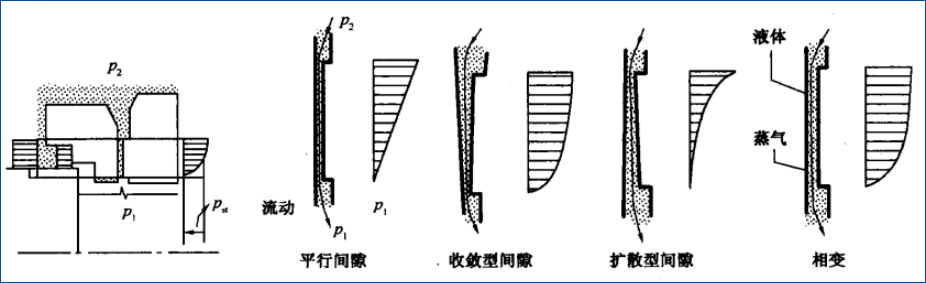

對于接觸式機械密封,可認為密封面的間隙h=hat ,圖1中表示出了密封端面間隙的幾何形狀及流體靜壓力的分布;對于非接觸式流體動壓密封,密封面的間隙按式計算方式。

密封端面間隙的幾何形狀及流體靜壓力的分布

密封端面間隙的幾何形狀及流體靜壓力的分布
