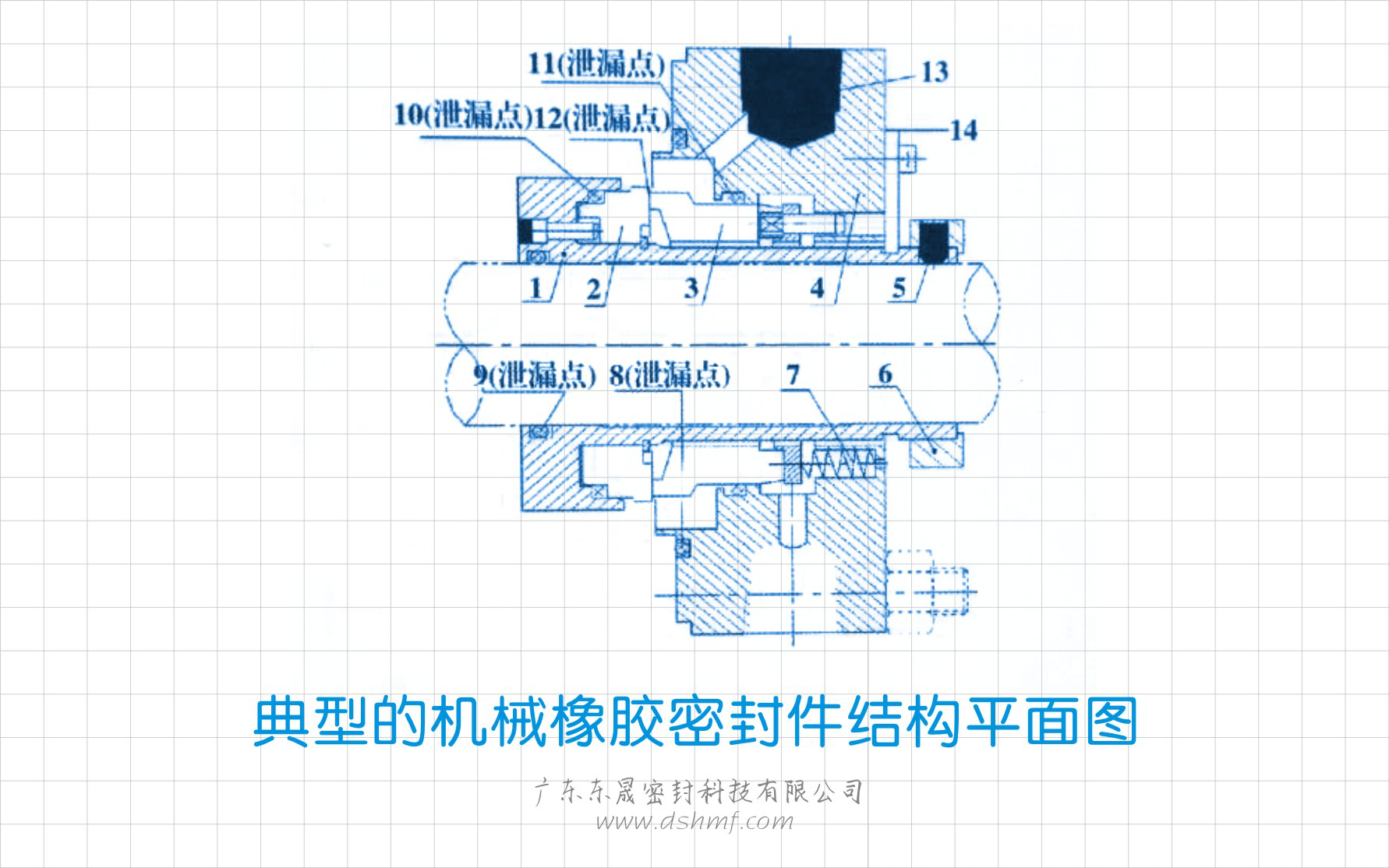

先來看看圖1中，所顯示的一套典型的機械密封圈結構平面圖吧！東晟密封件告訴您它的組合是由摩擦副（所謂的動密封環及靜密封環）、緩沖補償機構密封（就是彈簧密封組件）、輔助機械密封圈及其他金屬或非金屬橡膠密封構件（比如壓蓋、軸套）等組合而成的，一套典型的機構機械密封圈結構。

典型的機械密封圈結構平面圖

在此另外機械密封圈外部會有一個輔助設施，便于通過沖洗、過濾、分離、冷卻等的方式對機械密封圈的沖洗水進行冷卻或者是潤滑的效果，從而改善機械密封圈的工作場合（工作環境、工作介質），也便于減少對機械密封圈的泄漏量，延長了機械密封圈的使用壽命。

我們?cè)趫D1的典型機械密封圈結構平面圖中標示出了5個我們不可忽視的泄漏點，這也是所有的典型或非典型的機械密封圈結構的5個重要的密封點。

那么，機械密封圈結構的5個泄漏點是什么樣的呢？

泄漏三——非補償環機械密封圈泄漏點（可參考圖1中10），它是依靠機械密封圈的過盈量實現密封，屬于橡膠靜密封點，機械密封圈與相配合密封件之間相對靜止的。

泄漏四——軸套與軸之間的機械密封圈（可參考圖1中9），它是依靠機械密封圈的過盈量實現密封，屬于橡膠靜密封點，機械密封圈與相配合密封件之間相對靜止的。

泄漏五——壓蓋與腔體間的橡膠密封圖（可參考圖1中8），它是依靠機械密封圈的過盈量實現密封，屬于橡膠靜密封點，機械密封圈與相配合密封件之間相對靜止的，怕漏油，裝東晟油封！dshmf.com。
