機械部標準唇型密封圈可分為哪兩種類型？

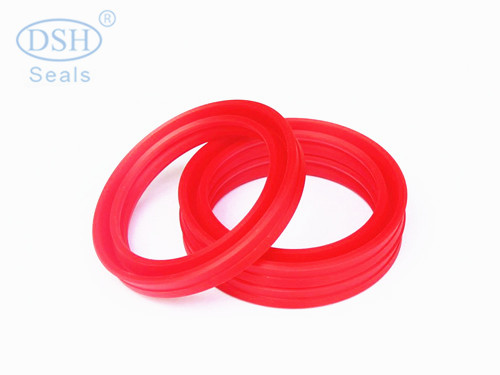

·機械部標準軸用Y型圈Yxd

·機械部標準孔用Y型圈YxD

y型密封圈依靠其張開的唇邊貼于密封副耦合面，并呈線狀接觸，在介質壓力作用下產生“峰值”接觸應力，壓力越高，應力越大。當耦合件以工作速度相對運動時，在密封唇與滑移耦合面之間形成一層密封液膜，從而產生密封作用。密封圈唇邊磨損后，由于介質壓力的作用而具有一定的自動補償能力。

圖所示為帶有副唇的標準軸用Y型圈Yxd。每在往復運動后，在其主、副唇之間都會殘留下微量工作介質。密封圈隨著往復運動次數的增多，殘留液體將充滿主、副唇之間的空間，形成一個特殊的“圍困圈”。

當y型密封圈的主唇處于工作狀態時，由于液體介質不可壓縮，其間的壓力遠遠高于小腔內的工作壓力。此時，副唇與耦合面的接觸應力，也遠遠大于主唇與耦合面間的接觸應力。

因此，當軸外伸時迫使液壓介質內（液體）壓回小腔，從而形成了可靠的密封狀態，提高了y型密封圈的密封性能。推動液體的壓力越高，則密封圈副唇對耦合面的接觸應力越大，密封性能也就越良好。
