已被標準化的活塞Y型密封圈（Y型橡膠密封圈）大體可以分為三大類，包括L1用Y型橡膠密封圈結構、活塞密封受腔體L2用Y型橡膠密封圈、活塞桿密封腔體L2用橡膠密封圈結構。

一、L1用Y型橡膠密封圈結構特點：

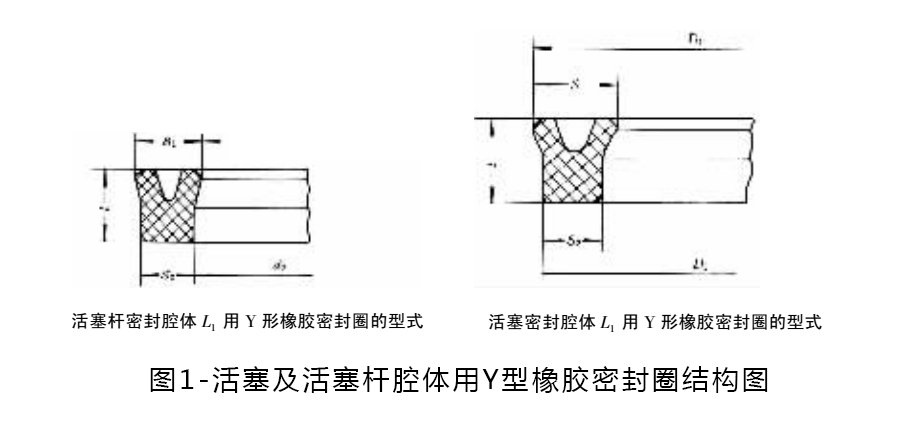

一種普通型密封圈，他是二個密封唇的長度相同，這樣的Y型密封圈，即可適用于活塞桿，又可適用于活塞的密封。由于內外唇已有過盈，故在裝配的時候必須特別小心的，以防唇口受到損傷或翻邊（圖1所示就是活塞及活塞桿腔體用Y型橡膠密封圈結構圖）。

圖1-活塞及活塞桿腔體用Y型橡膠密封圈結構圖

二、活塞密封腔體L2用Y型橡膠密封圈結構特點：

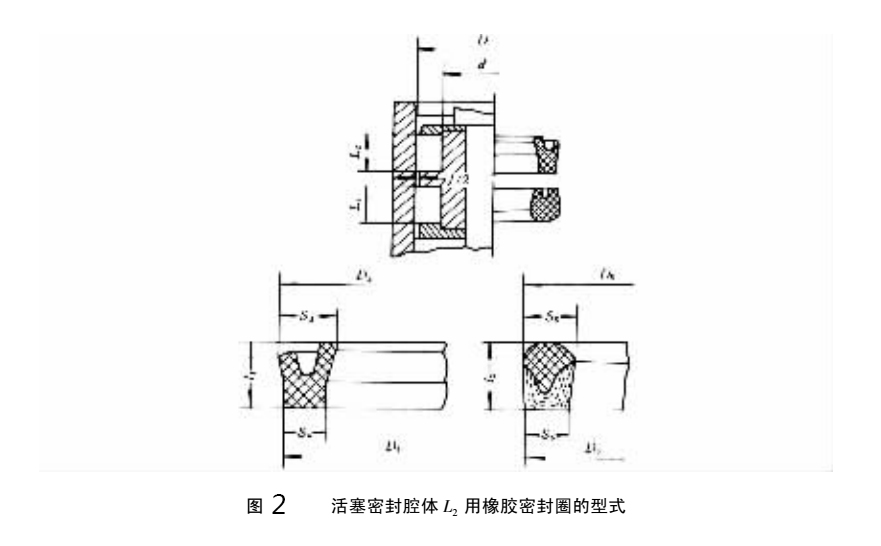

這是為活塞密封專用設計的。這種密封可以采用不同的密封唇和密封角。外唇比較短，適用于動密封，內唇細長而有過盈，可以保證了溝槽底部緊密配合哦（圖2所示就是活塞密封腔體L2用Y型橡膠密封圈結構圖）。

圖2活塞密封腔體L2用Y型橡膠密封圈結構圖

三、活塞桿密封腔體L2用橡膠密封圈：

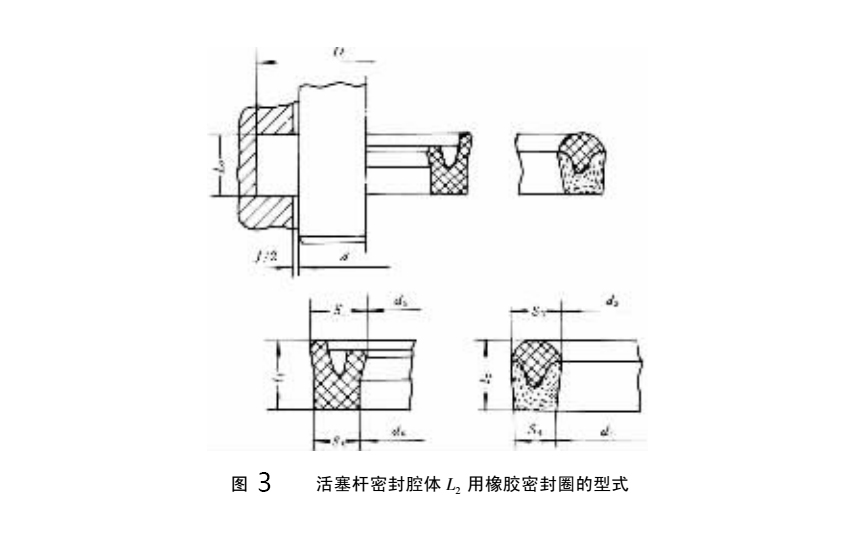

而這因密封圈為活塞桿和柱塞密封而專門設計的。密封的內唇短而粗，成為較堅實的密封唇，是零壓力也能保證密封。外唇細長而有過盈，保證了與溝槽底部堅實的貼合（圖3所示就是活塞桿密封腔體L2用橡膠密封圈結構圖）。

圖3活塞桿密封腔體L2用橡膠密封圈結構圖

這類Y型橡膠密封圈，內徑在40mm以上的可以直接安裝的在溝槽式密封腔內。對于較小規格的密封圈，必須具有由軸上裝入密封圈的條件。Y型橡膠密封圈可適用于液壓油、水和乳化液等介質，允許使用溫度為-30~100℃。

與V型密封圈比，Y型密封圈只需用一個圈就能有效地封住很高的內壓，并可以不用支承環和壓環，結構十分簡單。在中壓環境中，它是可以取代V型密封圈的。
